臺翰精工五軸深孔鉆加工指導書范例

文章作者：臺翰機械　發布時間：2019-02-14 14:28:48　瀏覽次數：2825次

摘要：五軸深孔鉆是目前比較先進的深孔鉆技術，很多人想要知道五軸深孔鉆加工具體如何操作？及五軸深孔鉆加的工作原理。下面小編就為大家?guī)?lái)了五軸深孔鉆加工指導書的一些具體內容的知識！

五軸數控深孔鉆機床在傳統五軸機床的五條軸的基礎上再增加一條與Z軸平行鉆孔軸——W軸，形成了功能更為強大的鉆銑復合機床，即該機床既可實現五軸銑加工，又可以實現五軸深孔鉆加工。

　　一、五軸深孔鉆加工原理：

　　X: X軸位于與工件安裝面相平行的水平面內,與Z軸相垂直.當人面對主軸時,X軸的左方向?yàn)檎?下圖中所示的X軸方向?yàn)楣ぷ髋_(tái)面的運動方向,由于X方向?yàn)楣ぷ髋_(tái)運動而不是刀具運動,故所指示的方向與定義的方向是相反的).

　　Y: 垂直于安裝平面的軸為Y軸.遠離件安裝面方向?yàn)閅軸正方向.

　　Z: 以機床主軸軸線方向?yàn)閆軸,刀具遠離工件的方向?yàn)閆軸的正方向.

　　W: 與Z軸平行且依附于Z軸之上.該軸主要用來做深孔加工,其方向與Z軸的方向相同.

　　A: A軸為繞著X軸旋轉軸,沿X軸的負方向朝正方向看為順時針?lè)较?右旋螺紋旋轉)為A軸的正方向

　　B: 繞著Y軸旋轉軸,沿Y軸的負方向朝正方向看為逆時針?lè)较?左旋螺紋旋轉)為B軸的正方向

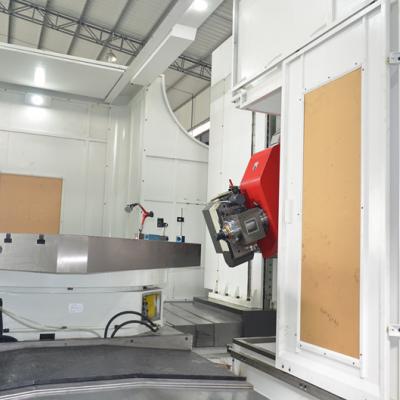

　　五軸深孔鉆加工指導書

　　二、五軸深孔鉆加工指導書

　　五軸深孔鉆加工指導書主要包括以下幾點：

　　1、作業準備;2、安全操作和保養;3、工人增加內容、范圍;4、出錯的原因、特別注意、改正措施列表;5、易出錯及注意事項;6、操機步驟;7、編程步驟;8、機床操作流程。等8項要點。

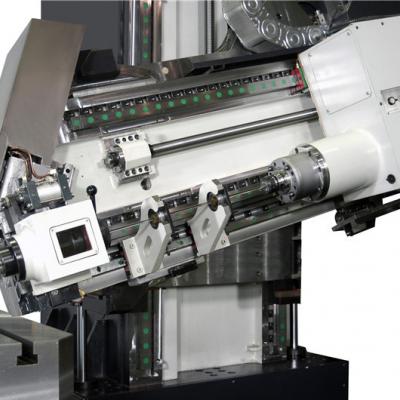

　　五軸深孔鉆加工指導書

　　三、知名企業相關產品簡介

　　中捷ZJR系列五軸數控深孔鉆機床是一種以深孔鉆削為主，兼銑削功能于一體的自動化機床。該機床集現代工業先進技術為一體，性能、精度、加工范圍、工作效率均達到國際先進水平。

　　五軸深孔鉆加工時必須編寫五軸深孔鉆加工指導書，指導書的主要目的是確保作業安全、規范作業管理;在指導書中詳細指出了五軸深孔鉆加工作業的安全注意事項與作業步驟。
